CUESTIONARIO

1.- ¿Como se arma una red?

R= normalmente la razón principal para armar una red de computadoras es optimizar el uso de los equipos de computo periféricos y tiempo disponibles en una empresa, oficina o casa.

2.- ¿Qué significa la razón principal para armar una red de computadora?

R= que los usuarios de red comparten información y medios de trabajo; y dicha información, puede construir en archivos, programas o cualquier tipo de software.

3.- ¿para que se utiliza el constante intercambio?

R=en un principio se utilizaba o realizaba por medio de notas escritas, pero ahora, con el uso de las computadoras, todos los usuarios de la red pueden consultar existencias, inventarios, fecha de entregas, etc.

4.- ¿Qué será necesario para transportar el archivo de una maquina a otra?

R= será necesario usar disquetes o discos compactos por ejemplo: en condiciones ideales con la ayuda de la red.

5.- ¿De qué nos sirve la ayuda de la red?

R= con la red es enviado instantáneamente (y sin necesidad de usar algún medio de almacenamiento) cuantas maquinas fuese necesario.

6.- ¿Qué es una red “SOHO”?

R= la denominación se debe, a que muchos negocios pequeños han iniciado operaciones en la propia casa de sus dueños único o en la casa de alguno copropietarios.

7.- ¿de qué está formada una red “SOHO”?

R= está formada por menos 20 computadoras, que intercomunicarse aprovecha las características que desde fabrica trae el sistema operativo con el que trabajan (Windows, Linux, bs, etc.)

8.- ¿para que esta diseñada esta red?

R= para el manejo de redes, está construida con el caso de los grandes equipos instalados en empresas; que si requiere de un software especial.

9.- ¿Cómo pueden estar construidas estas redes?

R= por componentes económicos, que fácilmente puede obtener en el mercado informático.

10.- ¿una red SOHO es asequible?

R= para la mayoría de los usuarios promedio de computadoras personales; supuesta apunto y mantenimiento no implica una gran inversión de dinero.

11.- ¿Qué significa Ethernet?

R= es mas que un testimonio importante; es como “reglamento de trabajo” de una red de computadoras en general de hecho, es el método de intercambio mas utilizado para optimizar el funcionamiento de la red.

12.- ¿Por qué el estándar predeterminado para la comunicación de equipos PC que forman una red?

R= esto tiene su historia en primer lugar debe señalarse que el estándar Ethernet fue desarrollado en el reconocido centro de investigaciones de palo alto.

13.- ¿Qué es el hardware para armar una red?

R= puede armarse una red de computadoras primero ay que definir con que tipo de maquina

14.- ¿qué es software para configurar una red SOHO?

R= es una de las grandes del estándar Ethernet, es que se ha convertido en el intercambio en una pequeña red de computadora.

15.-¿Cuál es el único elemento que se necesita para configurar una red de computadoras “SOHO”?

R= es un sistema operativo compatible con el estándar Ethernet y en la actualidad todas las versiones de Windows

16.- ¿Qué es topología de una red ?

R= es el mundo de las redes de las computadoras hablar de topologia de una red es clasificar

17.- ¿Qué son las redes tipos BUS ?

R= se usan como conductor central o común que se encarga de llevar los datos a todos los equipos de tu red este cable tiene derivaciones que se conectan a cada máquina del conjunto.

18.- ¿Cuál es la ventaja de las redes tipo BUS?

R= es su bajo costo de instalación solo hay que tender el cable central de modo que recorra todas las aéreas generales previstas para colocar las computadoras es cuando ocupan un lugar que se le asigne

19.- ¿Cuál es la derivación correspondiente de este tipo de red?

R= resulta muy fácil rápido y económico integrarlas a la red sin embargo el ancho de banda del BUS central es compartido por todos los usuarios de la red de manera que si se envían datos con mucha frecuencia

20.- ¿Cómo se conectan las computadoras en el BUS?

R= se conectan por medio y es muy común que tiene forma de un anillo

21.- ¿Cuál es la principal desventaja de esta red?

R= es su costo de instalación por que obliga a comprar hardware y software especial para su rendimiento es tan alto que muchas grandes empresas la prefieren por sobre otras opciones

22.- ¿Qué son las redes combinadas?

R= tal como su nombre lo indica son arreglos en que se combinan dos o mas de las estructuras de red mencionadas

23.- ¿Cuál es la arquitectura predeterminada?

R= es la estrella el núcleo central es el concentrador y por cada punto de la estrella se usa una computadora

24.- ¿Qué son las redes tipo estrella?

R= tiene un punto central de conexión del cual salen cables asia todos y cada uno de los equipos que integra la red

25.-¿ estas redes son realmente seguras ?

R= si se toma en cuenta que cuando uno de los cables se desprende solo es afectada la maquina en que dicho conductor estaba conectado

26.-¿Qué tipo de instalación de tarjeta es?

R= es un proceso de instalación de esta placa una vez que esté instalado procede a hacer su configuración

27.-¿Qué es la configuración de la tarjeta?

R= conecta y enciende el equipo en el momento de presentarse el ambiente grafico Windows le avisar que a encontrado un nuevo componente de hardware y que procederá a configurarlo con la finalidad que arranque el asistente para agregar hardware.

28.-¿ como se instala la tarjeta de red?

* apague y desconecte la maquina

*abrir el gabinete del equipo

*seleccione una de las ranuras donde se insertara la tarjeta de red

*retire la laminilla de protección trasera

*conecte y encienda el equipo

*configúrelo

*cargue los controladores

*reinicie el sistema

29-¿Qué función tiene el switch o concentrador?

Tiene una función primordial en el intercambio de datos mediante una red de computadora, trabaja con un especie de “conmutador central”

30.-¿Qué son los limites de distancia?

Es fundamental el papel que desempeña el controlador por esta razón es muy importante que siempre tengan un extremo del cable de cada máquina en el conector que le corresponda y conecte el otro extremo en una de las entradas de switch

31.-¿Qué es un repetidor?

Es un cable para intercambio de datos basado en el estándar Ethernet no deber tener más de 100 m de longitud

32-¿Qué es un cable UTP?

Como su nombre dice este tipo de cable solo tiene 4 pares de cables trenzados en su interior quizá un refuerzo de seda(se utiliza en instalaciones en el hogar)

33.-cual es el cable STP?

En este cable los 4 pares trenzados están protegidos pou una maya de las interferencias electromagnéticas externas cuesta más que el UTP pero es mejor

34- Describe el cable plano

En este cable los hilos conductores van colocados en paralelos sin una torsión que los proteja es el menos utilizado.

35.- ¿Cuál es el cable de parcheo?

Es el que une cada máquina con su punto de acceso o caja de conexión .

36.- cual es la longitud de un cable de parcheo?

Es de 1 a 3 m.

.- cual es el primer paso para configurar la red?

Ir al botón inicio, abrir panel de control acontinuacion abrir conecciones de red e internet, conexiones de red y configura red domestica.

37.- pasos para configurar la red ¿?

Primero abrir el asistente crear disquete de configuración, después de configurar la primera máquina utilice el mismo disquete para la demás computadoras.

38.- ¿Qué significa mis sitios de red?

Cuando aparece esta opción en mi escritorio significa q la red ya está configurada.

39.-¿Cuál es el último paso para compartir datos ?

Antes de eso ahí q indicar en cada equipo cuáles son sus recursos compartidos a fin de que aparezcan disponibles para los demás sistemas del conjunto.

Investigación:

Hub:

Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

Usos

Históricamente, la razón principal para la compra de concentradores en lugar de los conmutadores era el precio. Esto ha sido eliminado en gran parte por las reducciones en el precio de los conmutadores, pero los concentradores aún pueden ser de utilidad en circunstancias especiales:

Un analizador de protocolo conectado a un conmutador no siempre recibe todos los paquetes desde que el conmutador separa a los puertos en los diferentes segmentos. La conexión del analizador de protocolos con un concentrador permite ver todo el tráfico en el segmento (los conmutadores caros pueden ser configurados para permitir a un puerto escuchar el tráfico de otro puerto. A esto se le llama puerto de duplicado. Sin embargo, estos costos son mucho más elevados).

Algunos grupos de computadoras o cluster, requieren cada uno de los miembros del equipo para recibir todo el tráfico que trata de ir a la agrupación. Un concentrador hará esto, naturalmente; usar un conmutador en estos casos, requiere la aplicación de trucos especiales.

Cuando un conmutador es accesible para los usuarios finales para hacer las conexiones, por ejemplo, en una sala de conferencias, un usuario inexperto puede reducir la red mediante la conexión de dos puertos juntos, provocando un bucle. Esto puede evitarse usando un concentrador, donde un bucle se romperá en el concentrador para los otros usuarios (también puede ser impedida por la compra de conmutadores que pueden detectar y hacer frente a los bucles, por ejemplo mediante la aplicación de Spanning Tree Protocol).

Un concentrador barato con un puerto 10BASE2 es probablemente la manera más fácil y barata para conectar dispositivos que sólo soportan 10BASE2 a una red moderna (no suelen venir con los puertos 10BASE2 conmutadores baratos).

Repetidor

Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.
El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos.

caracteristicas

1. Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).

2. Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada

Bridges

Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.
Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.
La principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento. Esta característica mejora el rendimiento de las redes al disminuir el tráfico inútil.
Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.

Características

Se distinguen dos tipos de bridge:

Locales: sirven para enlazar directamente dos redes físicamente cercanas.
Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa, a través de líneas telefónicas.

Router
Un router —anglicismo, también conocido como encaminador, enrutador, direccionador o ruteador— es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar. Opera en la capa tres del modelo OSI.

Conectividad Small Office, Home Office (SOHO)

Los encaminadores se utilizan con frecuencia en los hogares para conectar a un servicio de banda ancha, tales como IP sobre cable o ADSL. Un encaminador usado en una casa puede permitir la conectividad a una empresa a través de una red privada virtual segura.

Si bien son funcionalmente similares a los encaminadores, los encaminadores residenciales usan traducción de dirección de red en lugar de direccionamiento.

En lugar de conectar ordenadores locales a la red directamente, un encaminador residencial debe hacer que los ordenadores locales parezcan ser un solo equipo.

Características
Los encaminadores pueden proporcionar conectividad dentro de las empresas, entre las empresas e Internet, y en el interior de proveedores de servicios de Internet (ISP). Los encaminadores más grandes (por ejemplo, el Alcatel-Lucent 7750 SR) interconectan ISPs, se suelen llamar metro encaminador, o pueden ser utilizados en grandes redes de empresas.

Brouter

Como sugiere el nombre, un bruoter (bridge/router) es un conector que ayuda a transferir la información entre redes y que combina simultáneamente las funciones de bridge y router, y que elige “la mejor solución de los dos”.

Los Brouters trabajan como router con los protocolos encaminables y como bridge con los que no lo son. Tratan estas funciones independientemente y proporcionan soporte de hardware para ambos.

Un brouter puede chequear primero si la red soporta el protocolo usado por el paquete que recibe y, si no lo hace, en lugar de descartar el paquete, lo reenvía usando información de direcciones físicas.

Los brouters pueden encaminar uno o varios protocolos, como TCP/IP y XNS, y puentear todo el tráfico restante.

Características

Los brouters pueden:

· Encaminar protocolos encaminables seleccionados.

· Actuar de bridge entre protocolos no encaminables.

· Proporcionar un mejor coste y gestión de interconexión que el que proporcionan los bridges y routers por separado.

Gateways
Una pasarela o puerta de enlace (del inglés gateway) es un dispositivo, con frecuencia una computadora, que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.
La puerta de enlace es normalmente un equipo informático configurado para dotar a las máquinas de una red de área local conectadas a él de un acceso hacia una red exterior, generalmente realizando para ello operaciones de traducción de direcciones IP (Network Address Translation). Esta capacidad de traducción de direcciones permite aplicar una técnica llamada "enmascaramiento de IP", usada muy a menudo para dar acceso a Internet a los equipos de una red de área local compartiendo una única conexión a Internet, y por tanto, una única dirección IP externa.
La dirección IP de una puerta de enlace normalmente se parece a ó y utiliza algunos rangos predefinidos, 127.x.x.x, 10.x.x.x, 172.16.x.x a 172.31.x.x, 192.168.x.x, que engloban o se reservan a las redes de área local. Además se debe notar que necesariamente un equipo que cumpla el rol de puerta de enlace en una red, debe tener 2 tarjetas de red.
La puerta de enlace predeterminada, o más conocida por su nombre en inglés como "Default Gateway", es la ruta por defecto que se le asigna a un equipo y tiene como función enviar cualquier paquete del que no conozca por que interfaz enviarlo y no esté definido en las rutas del equipo, enviando el paquete por la ruta por defecto.
Caracteristcas

· Gateway asíncrono

Sistema que permite a los usuarios de computadoras personales acceder a grandes ordenadores (mainframes) asíncronos a través de un servidor de comunicaciones, utilizando líneas telefónicas conmutadas o punto a punto. Generalmente están diseñados para una infraestructura de transporte muy concreta, por lo que son dependientes de la red.

· Gateway SNA

Permite la conexión a grandes computadoras con arquitectura de comunicaciones SNA (System Network Architecture, Arquitectura de Sistemas de Red), actuando como terminales y pudiendo transferir archivos o listados de impresión.

· Gateway TCP/IP

Estos gateways proporcionan servicios de comunicaciones con el exterior vía RAL o WAN y también funcionan como interfaz de cliente proporcionando los servicios de aplicación estándares de TCP/IP.

· Gateway PAD X.25

Son similares a los asíncronos; la diferencia está en que se accede a los servicios a través de redes de conmutación de paquetes X.25.

· Gateway FAX

Los servidores de Fax proporcionan la posibilidad de enviar y recibir documentos de fax.

Modem

Un módem (Modulador Demodulador) es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. Se han usado módems desde los años 60, principalmente debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción. Es habitual encontrar en muchos módems de red conmutada la facilidad de respuesta y marcación automática, que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de cualquier número previamente grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente todas las operaciones de establecimiento de la comunicación.

Cómo funciona

El modulador emite una señal denominada portadora. Generalmente, se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un módem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la portadora (que es la acción de modular), de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora original, quitando la portadora. Las características que se pueden modificar de la señal portadora son:

Amplitud, dando lugar a una modulación de amplitud (AM/ASK).
Frecuencia, dando lugar a una modulación de frecuencia (FM/FSK).
Fase, dando lugar a una modulación de fase (PM/PSK)

También es posible una combinación de modulaciones o modulaciones más complejas como la modulación de amplitud en cuadratura.

Multiplexor
Los multiplexores son circuitos combinacionales con varias entradas y una única salida de datos, están dotados de entradas de control capaces de seleccionar una, y sólo una, de las entradas de datos para permitir su transmisión desde la entrada seleccionada hacia dicha salida.
En el campo de la electrónica el multiplexor se utiliza como dispositivo que puede recibir varias entradas y transmitirlas por un medio de transmisión compartido. Para ello lo que hace es dividir el medio de transmisión en múltiples canales, para que varios nodos puedan comunicarse al mismo tiempo.
Una señal que está multiplexada debe demultiplexarse en el otro extremo.
Tipos de multiplexion

Multiplexación por división de longitud de onda

Medios de transmisión
Cable coaxial

El cable coaxial fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior

Características

La característica principal de la familia RG-58 es el núcleo central de cobre. Tipos:

- RG-58/U: Núcleo de cobre sólido.
- RG-58 A/U: Núcleo de hilos trenzados.
- RG-59: Transmisión en banda ancha (TV).
- RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha.
- RG-62: Redes ARCnet.

Unshielded twisted pair (cable par trenzado)
Unshielded twisted pair o UTP (en español "par trenzado no blindado") es un tipo de cable de par trenzado que no se encuentra blindado y que se utiliza principalmente para comunicaciones. Se encuentra normalizado de acuerdo a la norma estadounidense TIA/EIA-568-B y a la internacional ISO/IEC 11801.

Usos comunes

En interiores

Se utiliza en telefonía y redes de ordenadores, por ejemplo en LAN Ethernet y fast Ethernet. Actualmente ha empezado a usarse también en redes gigabit Ethernet.

En el exterior

Para cables telefónicos urbanos al aire libre que contienen cientos o miles de pares, hay tipos de retorcidos para cada pareja que son impracticables. Para este diseño, el cable se divide en pequeños paquetes idénticos, pero cada paquete consta de pares retorcidos que tienen diferentes tipos de retorcido. Los paquetes son a su vez retorcidos juntos para hacer el cable. Debido a que residen en diferentes paquetes, los pares retorcidos que tienen el mismo tipo de giro están protegidos por una separación física. Aún así, las parejas que tengan el mismo retorcido en el tipo de cable tendrán mayores interferencias que las de diferente torsión. El cableado de par retorcido se suele usar en redes de datos para conexiones de corto y medio alcance, debido a su menor costo en comparación con el cableado de fibra y coaxial.

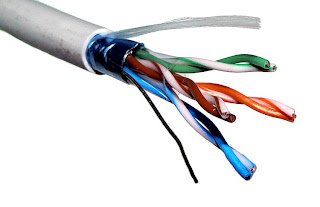

Shielded twisted pair (con proteccion)

Shielded twisted pair o STP (en español "par trenzado blindado"), es un cable de par trenzado similar al unshielded twisted pair con la diferencia de que cada par tiene una pantalla protectora, además de tener una lámina externa de aluminio o de cobre trenzado alrededor del conjunto de pares, diseñada para reducir la absorción del ruido eléctrico. Este cable es más costoso y difícil de manipular que el cable sin blindaje.
Se emplea en redes de ordenadores como Ethernet o Token Ring. Su coste en la nueva categoría 6A puede ser el mismo que la versión sin blindaje.

Cable fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

Características

Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor. Cuando la luz llega a una superficie que limita con un índice de refracción menor, se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla entonces de reflexión interna total.
En el interior de una fibra óptica, la luz se va reflejando contra las paredes en ángulos muy abiertos, de tal forma que prácticamente avanza por su centro. De este modo, se pueden guiar las señales luminosas sin pérdidas por largas distancias.
A lo largo de toda la creación y desarrollo de la fibra óptica, algunas de sus características han ido cambiando para mejorarla. Las características más destacables de la fibra óptica en la actualidad son:

Cobertura más resistente: La cubierta contiene un 25% más material que las cubiertas convencionales.
Uso dual (interior y exterior): La resistencia al agua y emisiones ultravioleta, la cubierta resistente y el funcionamiento ambiental extendido de la fibra óptica contribuyen a una mayor confiabilidad durante el tiempo de vida de la fibra.
Mayor protección en lugares húmedos: Se combate la intrusión de la humedad en el interior de la fibra con múltiples capas de protección alrededor de ésta, lo que proporciona a la fibra, una mayor vida útil y confiabilidad en lugares húmedos.

Empaquetado de alta densidad: Con el máximo número de fibras en el menor diámetro posible se consigue una más rápida y más fácil instalación, donde el cable debe enfrentar dobleces agudos y espacios estrechos. Se ha llegado a conseguir un cable con 72 fibras de construcción súper densa cuyo diámetro es un 50% menor al de los cables convencionales.

sistemas infrarrojo
En este caso la configuración del sistema de medida está formado por un array de sensores infrarrojos, por tanto no es necesario la utilización de ningún sistema de cristales, únicamente necesita un conjunto de lentes ópticas de enfoque (concentración de la radiación) a cada uno de los sensores. Esta configuración es más compleja pero permite mayor velocidad de translación y mejor protección contra errores de captación.
El sensor es un dispositivo electrónico/mecánico/químico que mapea un atributo ambiental resultando una medida cuantizada, normalmente un nivel de tensión eléctrica.
Particularmente, el sensor infrarrojo es un dispositivo electrónico capaz de medir la radiación electromagnética infrarroja de los cuerpos en su campo de visión. Todos los cuerpos reflejan una cierta cantidad de radiación, esta resulta invisible para nuestros ojos pero no para estos aparatos electrónicos,ya que se encuentran en el rango del espectro justo por debajo de la luz visible.

Sensores pasivos

Están formados únicamente por el fototransistor con el cometido de medir las radiaciones provenientes de los objetos.

Sensores activos

Se basan en la combinación de un emisor y un receptor próximos entre ellos, normalmente forman parte de un mismo circuito integrado. El emisor es un diodo LED infrarrojo (IRED) y el componente receptor el fototransistor.

Clasificación según el tipo de señal emitida

Sensores reflexivos

Este tipo de sensor presenta una cara frontal en la que encontramos tanto al LED como al fototransistor. Debido a esta configuración el sistema tiene que medir la radiación proveniente del reflejo de la luz emitida por el LED.
Se tiene que tener presente que esta configuración es sensible a la luz del ambiente perjudicando las medidas, pueden dar lugar a errores, es necesario la incorporación de circuitos de filtrado en términos de longitud de onda, así pues será importante que trabajen en ambientes de luz controlada. Otro aspecto a tener en cuenta es el coeficiente de reflectividad del objeto, el funcionamiento del sensor será diferente según el tipo de superficie.

Sensores de ranura(Sensor Break-Beam)

Este tipo de sensor sigue el mismo principio de funcionamiento pero la configuración de los componentes es diferente, ambos elementos se encuentran enfrontados a la misma altura, a banda y banda de una ranura normalmente estrecha, aunque encontramos dispositivos con ranuras más grandes. Este tipo se utiliza típicamente para control industrial. Otra aplicación podría ser el control de las vueltas de un volante.

Sensores modulados

Este tipo de sensor infrarrojo sigue el mismo principio que el de reflexión peró utilizando la emisión de una señal modulada, reduciendo mucho la influencia de la iluminación ambiental. Son sensores orientados a la detección de presencia, medición de distancias, detección de obstáculos teniendo un cierta independencia de la iluminación.

Sensores de barrido

La diferencia con los anteriores reside en que el sensor realiza el barrido horizontal de la superficie reflectante utilizando señales moduladas para mejorar la independencia de la luz, el color o reflectividad de los objetos. Normalmente estos sistemas forman parte de un dispositivo de desplazamiento perpendicular al eje de exploración del sensor, para poder conseguir las medidas de toda la superficie.
Configuración óptica
Esta configuración se basa en un único sensor enfrentado a un cristal, el cual genera la imagen de una sección de la región a medir. Dicho cristal solidario con un motor de rotación con el objetivo de lograr el barrido de toda el área. Tiene la ventaja que adquiere un secuencia continua de la región de barrido. Resulta una sistema lento en términos de exploración

Sistemas de onda de radio

Las ondas de radio son un tipo de radiación electromagnética . Una onda de radio tiene una longitud de onda mayor que la luz visible . Las ondas de radio se usan extensamente en las comunicaciones.

Sistemas microondas

COMUNICACIÓN VÍA MICROONDAS

Básicamente un enlace vía microondas consiste en tres componentes fundamentales: El Transmisor, El receptor y El Canal Aéreo. El Transmisor es el responsable de modular una señal digital a la frecuencia utilizada para transmitir, El Canal Aéreo representa un camino abierto entre el transmisor y el receptor, y como es de esperarse el receptor es el encargado de capturar la señal transmitida y llevarla de nuevo a señal digital.

El factor limitante de la propagación de la señal en enlaces microondas es la distancia que se debe cubrir entre el transmisor y el receptor, además esta distancia debe ser libre de obstáculos. Otro aspecto que se debe señalar es que en estos enlaces, el camino entre el receptor y el transmisor debe tener una altura mínima sobre los obstáculos en la vía, para compensar este efecto se utilizan torres para ajustar dichas alturas.

Sistema satelital

Un satélite puede definirse como un repetidor de radio en el cielo (transponder), un sistema satelital consiste de un transponder, una estación basada en tierra, para controlar su funcionamiento, y una red de usuario, de las estaciones terrestres, que proporciona las facilidades para transmisión y recepción del trafico de comunicaciones, a través del sistema de satélite.

Redes

Equipo: Espidio García Mónica

Espinoza torres crystal

González flores Gisela

Una red es un grupo de computadoras conectadas entre sí, que le permiten a la gente compartir información y equipo por ejemplo impresoras.

Una red puede tener cualquier tamaño, una empresa pequeña por ejemplo puede crear una conectando como mínimo, Computadoras para compartir archivos; o bien intercambiar información alrededor del mundo, mediante el internell.

Antes que aparecieran las redes, la gente utilizaba flopis para intercambiar información entre computadoras. Este método de intercambio es conocido SNEARKERNET la cual es lenta y menos confiable que una red.

La mayoría de las empresas utilizan una red permanente para transferir información.

Gran parte de estas redes utilizan cables para unir las computadoras por lo quien permanece conectadas todo el tiempo.

Existe también redes temporales por ejemplo un empleado conecta una computadora en su casa y mediante un modem se conecta a otra ubicada a su trabajo.

Ventajas de las redes

· Compartir información

· Compartir recursos

· Compartir programas

· Trabajar en equipo comunicación

Tipos de redes

Existen diferentes tipos de redes utilizadas por empresas y organizaciones. Como cada una de ellas sus propias necesidades, cada red es única.

El tamaño de una red puede a menudo determinar qué tipo deberá usar una empresa o organización. Según el tamaño de las redes, están transmiten información de distintas maneras.

Por ejemplo una red de más 1000 usuarios está organizada en forma y requiere de una variedad de componentes no encontrados en otra con únicamente con 5 usuarios.

El tamaño y tipo de la red determina su costo. Cuando más grande sea, más costosa es su contituye, instalación y mantenimiento.

Además de necesitar hardware y cables extra, una red grande también un cablero estabilizado para unir al usuario.

· Red de área local(LAN)

Una red de área local es el tipo más común encontrado en las empresas. Estas redes conectan computadoras y dispositivos conectados a poca distancia entre ellos, ejemplo un edificio. Generalmente conecta hasta un máximo de 100 computadoras

· Redes de área metropolitana (MAN)

Una red metropolitana de redes es conexión de ella de área local. Esta conectan computadoras ubicaras en una misma área geografía, por ejemplo un pueblo o una cuidad

· Redes de largo alcance (WAN)

Una red de largo alcance se interconecta redes de área local y metropolitana .las redes que la conforman pueden ubicarse a lo largo del país o incluso alrededor del mundo. Cuando una solo empresa pose y controla una red de este tipo a la WAN se le llaman red empresarial

HARDWARE DE LAS REDES

El hardware de las redes incluye los componentes que las conforman. Todas las redes requieren hardware especial.

· Computadoras

· Recursos

· Cables

· Conectores (BRIDSE,HUB,ROUTEL)

· Tarjetas de Interfax de la red (NIC)

Software de las redes

El software consiste en los programas corridos por las computadoras conectadas a ellas.

· Sistemas operativos de la red: el software de una red es el sistema operativo (NOS) el cual organiza y administra todas las actividades realizadas en ella.

· Unidades de la red: Una unidad de red es el software en una computadora que le permite utilizar una tarjeta de Interfax para comunicarse en la red.

· Software de aplicación: El software de aplicación es aquel que corre en la computadora conectada a la red. Este incluye los procesadores de palabras las hojas electrónicas y los programas de diseño , entre otros .este software se puede almacenar en cada computadora conectada a la red o en una computadora central empleada únicamente para almacenarlo

· Software de servidor: Un servidor es una computadora qyue pone a disposición la información (base de datos) y los recursos y para otras maquinas de la red . el software el servidor lo habilita para realizar una tarea por ejemplo,

· El software de servidor de la correspondencia le permite procesar el correo electrónico este software debe ser compatible con el sistema operativo de sistema.

· Software de administración: la mayoría de las redes que conectan más de 20 computadoras generalmente corre un software de administración especial. Este permite a l9os administradores de la red organizarla y administrarla mas eficientemente

redes soho(las diapositivas)

Las Redes SOHO

¿Qué es una “red SOHO”?

¢ El termino SOHO , se forma de las siglas small office – Home Office; o lo que es lo mismo “oficina pequeña- oficina casera

un término que se aplica para denominar a los aparatos destinados a un uso profesiona o semiprofesional pero que, a diferencia de otros modelos, no están pensados para asumir un gran volumen de trabajo

¢ Una red SOHO esta Formada por menos de 20 computadoras, que para intercomunicarse aprovechan las características que desde fabrica trae el SO. Con el que trabaja (linux, windows etc)

¢ entonces, no es necesario cargarles ningun SO. Especialmente diseñado para redes; solo en el caso de los grandes equipos instalados en empresas que si requieren un software especial.

¢ Las redes SOHO suelen estar construidas con componentes economicos, que facilmente pueden obtenerse…

¢ Por tales razones, casi siempre las redes SOHO son del tipo P2P (punto-a-punto) osea, ninguna de las maquinas enlazadas asume el papel de servidor central, Sino que todas pueden funcionar como cliente o servidor

¢ Sin embargo esto no quiere decir que en una red SOHO no pueda existir un servidor central.

¢ Pero su labor no es tan critica como en las grandes redes empresariales

elementos básicos 3

El estándar Ethernet

• “Ethernet”, es mas que un simple término habitante es como el “el reglamento de trabajo” de una red de computadoras en general; de hecho es método de intercambio de información mas utilizado para optimizar el funcionamiento de la red en general y de cada uno de los equipos que la forman.

Por que es el estándar predetermina la comunicación
entre equipos de PC que forma una red
EN PRMER LUGAR debe señalarse que el estándar Ethernet fue desarrollado en el reconocido centro de investigación de palo alto (en este laboratorio Xerox , ubicado en california , se han creado diversos recursos informáticos que son ahora de uso muy común; es el caso , por ejemplo de la interfaz grafica y el ratón

Cual es la característica básica de Ethernet
Es que trabaja con “ paquetes “ de información y asigna cada nodo de las red(cada sistema enlazado )una dirección única que los identifica; así en cada paquetes
datos que se va a intercambiar , puede indicarse la maquina de la que procede la información , y puede agregarse otras referencias de control. Pero esta forma de identificar y controlar todos los datos que son objetivo de intercambio, incluye también una herramienta que detecta y soluciona cuando es posible – lo s problemas que hayan surgido durante su trasmisión .

Si es el sistema receotor se detecta que la información llego con tantos errores que es posible leerla , puede enviarse una peticion al emisor para que este vuelta a trasmirtrla ; esto aseguran intercambio de datos seguro y confiable . Además , las redes basdas en el estándar de la comunicación Ethernet son muy faciles de construir y de mantener en operación . Por otra parte el estándar Token Ring(extraordinariamente seguro, pero un tanto difícil de construir ) y algunas tecnologías propietarias (generalmente respaldadas por grandes empresas del ramo), son otros importantes estándares de comunicación que se emplean en una red pequeña

Hardware para armar una red soho

para saber con que componentes de hardware puede armarse una red de computadoras , primero hay que definirse con que tipo de maquinas se van utilizar .
Software para configurar una red soho

tal como recién mencionemos , una de las grandes ventajas del estándar Ethernet , es que se ha convertido en el intercambio de datos en una pequeña red de computadoras

Por tal motivo los diseñadores de sistemas operativos han incorporado en estos todo lo necesario para que el usuario pueda, comenzar a trabajar en red

por lo tanto podemos decir que el único elemento de software que se necesite para configurar una red de computadoras SOHO,es un sistema operativo compatible con el estandar ETHERNERT; y en la actualidad , todas las versiones de windows0(desde el celebre windows xp home y profesional),las distntas distribuciones de Linux y Bsd y sistemas operativos no tan comunes como los solaris . Beos os/2 , etc, cuentan con las
rutinas y controladores necesarios para lograr un integracion sin problemas a una red basada eb el protocolo ETHERNET.

Justamente por el amplio dominio que los sistemas operativos de Microsoft tiene en el mundo de las PC nuestras siguientes explicaciones están relacionadas con windows ;específicamente con los versiones windows xp home y profesional .

Topologías comunes}

La topología se refiere a la forma en que están interconectados los distintos equipos (nodos) de una red. Un nodo es un dispositivo activo conectado a la red, como un ordenador o una impresora. Un nodo también puede ser dispositivo o equipo de la red como un concentrador, conmutador o un router.

Las topologías más usadas son:

Anillo

Tipo de LAN en la que los ordenadores o nodos están enlazados formando un círculo a través de un mismo cable. Las señales circulan en un solo sentido por el círculo, regenerándose en cada nodo. En la práctica, la mayoría de las topologías lógicas en anillo son en realidad una topología física en estrella

BUS:

UNA TOPOLOGÍA DE BUS CONSISTE EN QUE LOS NODOS SE UNEN EN SERIE CON CADA NODO CONECTADO A UN CABLE LARGO O BUS, FORMANDO UN ÚNICO SEGMENTO A DIFERENCIA DEL ANILLO, EL BUS ES PASIVO, NO SE PRODUCE REGENERACIÓN DE LAS SEÑALES EN CADA NODO.

Una rotura en cualquier parte del cable causará, normalmente, que el segmento entero pase a ser inoperable hasta que la rotura sea reparada. Como ejemplos de topología de bus tenemos 10BASE-2 y 10BASE-5.

Estrella

Lo más usual en ésta topología es que en un extremo del segmento se sitúe un nodo y el otro extremo se termine en una situación central con un concentrador. La principal ventaja de este tipo de red es la fiabilidad, dado que si uno de los segmentos tiene una rotura, afectará sólo al nodo conectado en él

Otros usuarios de los ordenadores de la red continuarán operando como si ese segmento no existiera. 10BASE-T Ethernet y Fast Ethernet son ejemplos de esta topología.

Híbridas: El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas.

Anillo en Estrella: Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico,la red es un anillo.

— Este tipo de red tiene un punto central de conexión, de cual salen cables asía todo y cada uno de los equipos que integran la red.

— Estas son redes realmente muy seguras, si tomamos en cuenta que cuando uno de los cables se desprende, solo se afecta (“queda incomunicado”)la maquina en que dicho conductor estaba conectado.

— La principal desventaja de este tipo de redes, es que obligan a tener un gran numero de cables en todos los puntos del hogar, oficina ,además hay que comprar e instalar un dispositivo en con mutador adicional .

— Pero la mayor ventaja es que en la transmisión de datos es realizada a través de cada cable y se a provecha toda la velocidad y el ancho de banda de los dispositivos conectados es decir se alcanzan grandes velocidades en el intercambio de la información

Instalación de la tarjeta

Primero se tiene que apagar la maquina abrir el gabinete de su ,Quipo (solo tiene que retirar el panel del lado izquierdo ,viendo la maquina .De frente)de modo que tenga acceso ala tarjeta madre y a las ranuras De expansión PCT

Conecte y encienda el equipo .En el momento de presentarse el ambiente grafico Windows le avisara que a encontrado un nuevo componente de hardware y que procederá a configurarlo

Con cuidado y firmeza a la vez , inserte la tarjeta en la ranura correspondiente

Cuando haya terminado de cargar los controladores y además archivos de tarjeta de red, dicho asistente le solicitara que reinicie el sistema. cuando Ud. haga eso volverá a parecer el escritorio de Windows

Como verificar si la tarjeta de red esta habilitada en el sistema

1.- Busque en el escritorio el botón inicio ,haga clic en el con el botón primario del ratón

2.- con el botón secundario, haga clic en el icono de “Mi PC "y habrá la opción ”propiedades”; y en la ventana desplegada (“propiedades del sistema “) habrá con la pestaña “hardware” con el botón primario del ratón

3.-Con el botón primario del ratón, oprima el botón “administrador de dispositivos “ (si es el caso ,deberá tener privilegios de administrador para poder acceder a esta utilería

4.-Seleccione la opción “adaptadores de red” con el botón primario, y verifique que el sistema operativo haya reconocido le existencia de la nueva tarjeta (aparece el nombre de esta).

5.-Con el botón primario del ratón, haga doble clic sobre el nombre de la misma; en la ventana desplegada, verifique que la ventana no tenga conflictos.

Si la computadora trae integrada la tarjeta de red, solo ejecute los tres primeros pasos de esta verificación; al llegar al botón “administrador de dispositivos

Como habilitar la tarjeta de red en el SETUP

Para esto hay que seguir los siguientes pasos

1.-reinicie la maquina

2.-para entrar al SETUP, oprima las teclas indicadas por el fabricante (normalmente, la tecla SUPR, la tecla ESC o la tecla F2)

3.-vaya al apartado “periféricos integrados “(el nombre puede variar);y en el localice la línea correspondiente ala tarjeta de red

4.-grabe esa información en el BIOS, y de je que se reinicie la computadora ;seguramente Windows detectara la presencia del nuevo elemento de hardware

Fase Crucial: TOMA DE DECISIONES

ž Cuando la computadora tenga su tarjeta de red analice como serán colocados los cables que conducen la información de un nodo a otro.

ž Y si la red SOHO tiene tres o mas computadoras habrá de decidir en donde se colocara el concentrador o switch

ž Función del switch o concentrador

ž Trabaja con una especie de conmutador central; cuando una maquina va a enviar información a otra maquina del conjunto hace una petición de envió al switch; este identifica de que sistema proviene la solicitud y que sistema recibirá los datos y en respuesta establece un puente temporal entre ambos equipos para que la informacion fluya libremente

ž El switch es uno de los elementos que menos fallas presenta en una red

ž Limites de distancia

ž En la comunicación entre computadoras es fundamental papel QQ desempeña el concentrador por esta razon primero deven ser conectadas en este componente para el efecto.

ž Trate de que la distancia entre maquinas y entre estas i el concentrador sea minima

ž Es mui importante que siempre tenga en cuenta que un cable de red para tarjeta tipo Ethernet no debe medir mas de 100m

ž Para una red SOHO donde generalmente los equipos están separados por cortas distancias

El tablero de conexiones

ž Con el uso de un tablero de conexiones se facilita considerablemente el mantenimiento periodo de la red o la incorporacion de nuevos equipos a la misma

ž Gracias a la inclusion de un tablero de conexiones siempre quedaran fijos los cables que lo comunican con el switch y por esto por lo tanto no sera expuesto a sufrir daños en las conexiones internas

ž PREPARACION Y TENDIDO DE CABLES SELECCIÓN DE CABLES DE RED

ž Una vez que haya decidido donde colocar cada computadora y el concentrador, deberá seleccionar los cables de la red.

ž El proceso de selección de estos conductores no es tan simple como parece, por que hay que contemplar varios factores de los que depende en gran medida el aspecto final y la operación de todo el conjunto.

ž Estas son las tres opciones principales; pero el tipo de cable que mas se utiliza en la actualidad, es el UTP.

CABLE UTP

ž El cable UTP es un sistema de cableado estructurado consiste de una infraestructura flexible de cables que puede aceptar y soportar sistemas de computación y de teléfono múltiples.
Es un cable que tiene 4 pares hilos de cobre de calibre 22 o 24, tiene una impedancia de 100 ohmios; esto lo hace diferente de los demás tipos de cables ya que se puede usar en cualquier arquitectura de la creacion de redes (networking) principales, por lo tanto es el mas utilizado y el mas popular en el cableado estructurado.

ž CABLE STP

ž El cable de par trenzado blindado (STP) combina las técnicas de blindaje, cancelación y trenzado de cables.
Cada par de hilos está envuelto en un papel metálico. Los pares de hilos están envueltos juntos en una trenza o papel metálico.

CABLE PLANO

ž En este tipo de cable, los hilos conductores van colocados en paralelo (uno al lado de otro) sin una torsión que los proteja contra las interferencias externas. Es el tipo de cable que menos se utiliza para instalar redes de computadoras.

ž La solución mas rápida y fácil es tender y fijar en la pared los cables, sin ningún tipo de protección o guía física.

ž Considere seriamente este tipo de instalación y si el presupuesto no permite hacer algo mejor, busque la manera de “esconder” el cable (detrás de muebles, debajo de alfombras, a lo largo del plafón del techo, etc.)

INSTALACION CON CANALETAS

ž Existen unas canaletas especiales que se fijan a la pared, y que sirven de guía y protección para los cables de red.

ž Las canaletas deben de ir atornilladas a la pared a 45 cm del piso pero lo importante es que queden estéticamente bien si vas a usar dentro de la canaleta cableado eléctrico esta debe tener división interna para el cable eléctrico y UTP. si pasa cerca a una conexión no debe de haber problema siempre y cuando el cable no salga de la canaleta

INSTALACION OCULTA EN LAS PAREDES

ž ES LA MEJOR OPCION, POR QUE ADEMAS DE QUE LOS CABLES NO SE VEN, QUEDAN PERFECTAMENTE PROTEGIDOS DENTRO DE TUBOS CONSTRUIDOS CON MATERIAL RIGIDO.

ž LA UNICA DESVENTAJA DE ESTE TIPO DE INSTALACION DE CABLES DE RED, ES QUE ES LA MENOS FLEXIBLE, Y UNA VEZ INCRUSTADOS LOS TUBOS EN LA PARED, TENDIDOS LOS CABLES DENTRO DE ELLOS Y COLOCADOS LOS PUNTOS DE ACCESO, ES SUMAMENTE FACIL

ž HACER MODIFICACIONES; Y SI SE HACEN, SE INCURRIRÁ EN ELEVADOS GASTOS ADICIONALES.

ž MONTAJE DE LAS BASES DE PARED RJ45 HEMBRA

ž En la foto que aparece ahora, puede comprobar la forma de una caja de superficie de base RJ45, la de la izquierda ésta cerrada y la de la derecha ésta desmontada para su conexionado.

Deberá determinar el lugar de colocación de estas cajas de conexión, teniendo en cuenta que deben estar cerca del ordenador que van a conectar, dado que desde el ordenador hasta estas cajas debe haber una distancia máxima de 2 metros, dichos dos metros serán conectados por medio de un cable de 2 metros y dos clavijas RJ45 macho, una a cada lado del cable, una de ellas encajará en la tarjeta de red del ordenador y la otra en estas cajas de conexión, desde estas cajas ira un cable directo hacia el concentrador o Hub.g

COLOCACION DE LOS CONECTORES DEL CABLE DE RED

HASTA EL MOMENTO LOS CABLES DE RED YA ESTAN TENDIDOS Y SE HAN COLOCADO CERCA DE CADA COMPUTADORA UN PUNTO DE ACCESO.

PERO PARA CONECTAR UNO DE LOS EXTREMOS DE CADA CBLE DE DICHA CAJA Y EL OTRO EXTREMO AL SWITCH, HAY QUE COLOCAR UN CONECTOR EN AMBOS.

ž El cableado estructurado para redes de computadores nombran dos tipos de normas o configuraciones a seguir, estas son: La EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). La diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45.
